Komplexné riešenia pre veľké budovy a obchodné centrá
Rozdelenie podľa typu systému

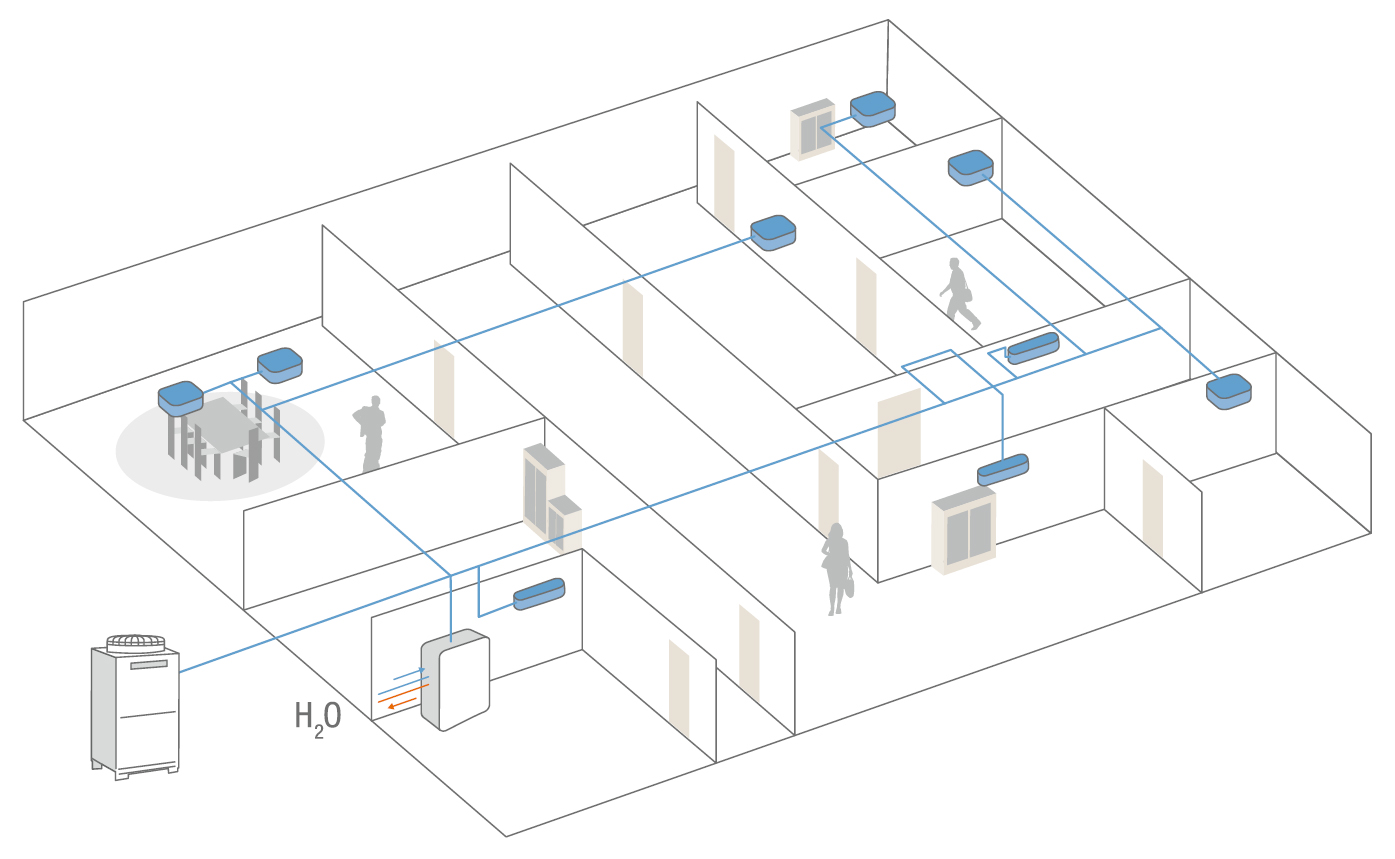

Y-séria
Na jeden systém je možné napojiť až do 50 vnútorných jednotiek rôzneho typu a výkonu. Umožňuje flexibilnú inštaláciu aj pri veľkých vzdialenostiach a prevýšeniach. Vyrába sa aj v prevedení s technológiou ZUBADAN so 100%-ným výkonom do vonkajšej teploty -15 ° C. Vnútorné jednotky napojené na tento systém môžu buď chladiť alebo kúriť. Je možné dopojiť vodný výmeník s výstupom 70°C alebo 45°C.

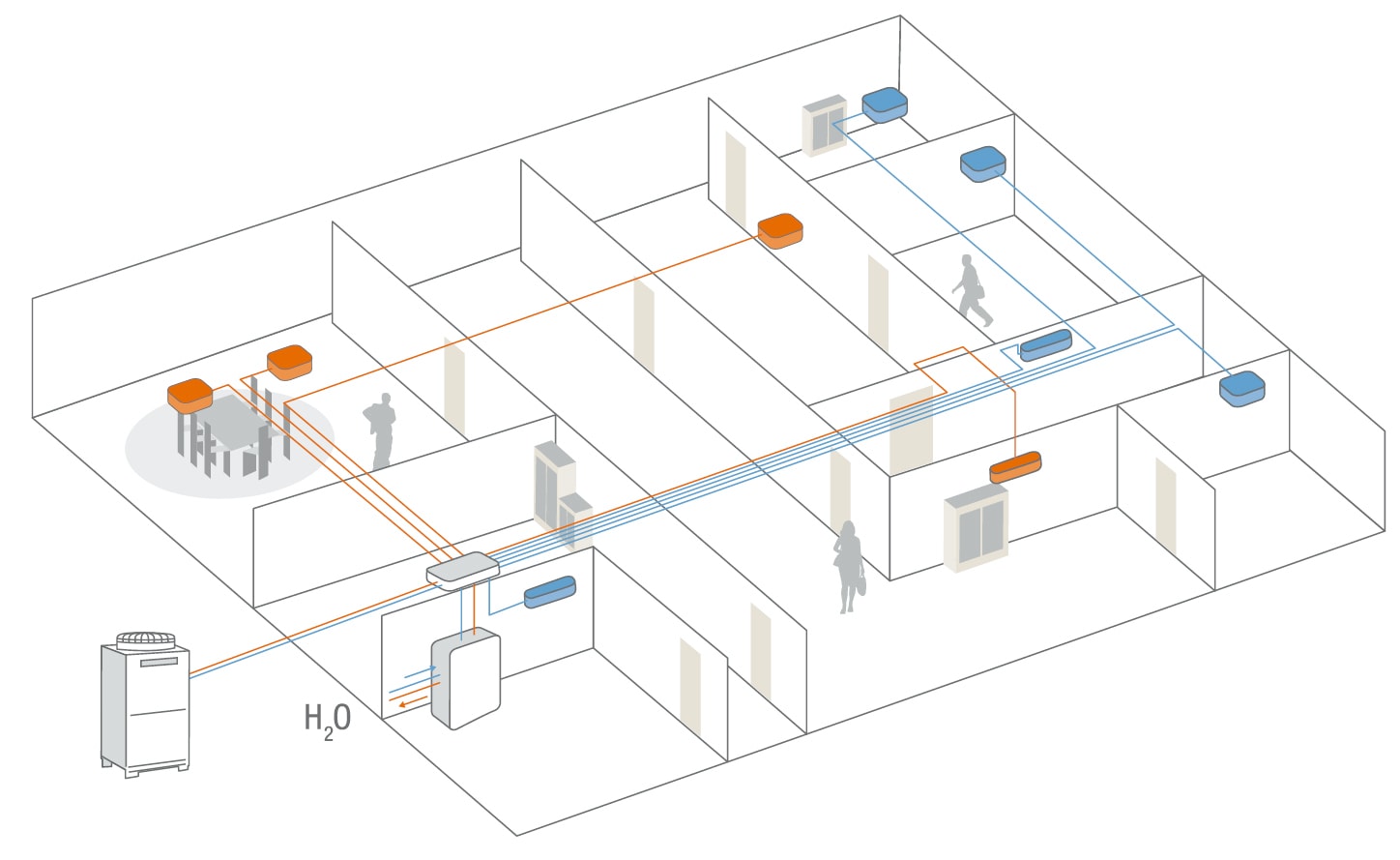

R-2 séria
Jedná sa o celosvetovo jedinečný systém so spätným získavaním tepla, ktorý používa pri súčasnom chladení a kúrení iba 2-trubkový systém vedenia chladiva oproti konkurenčnému 3-trubkovému. Energia získaná z chladených priestorov je využitá v priestoroch s potrebou vykurovania a nie je tak bezúčelne odvádzaná do vonkajšieho prostredia. Vďaka tomuto využitiu odpadného tepla sa redukujú náklady až o 50%.

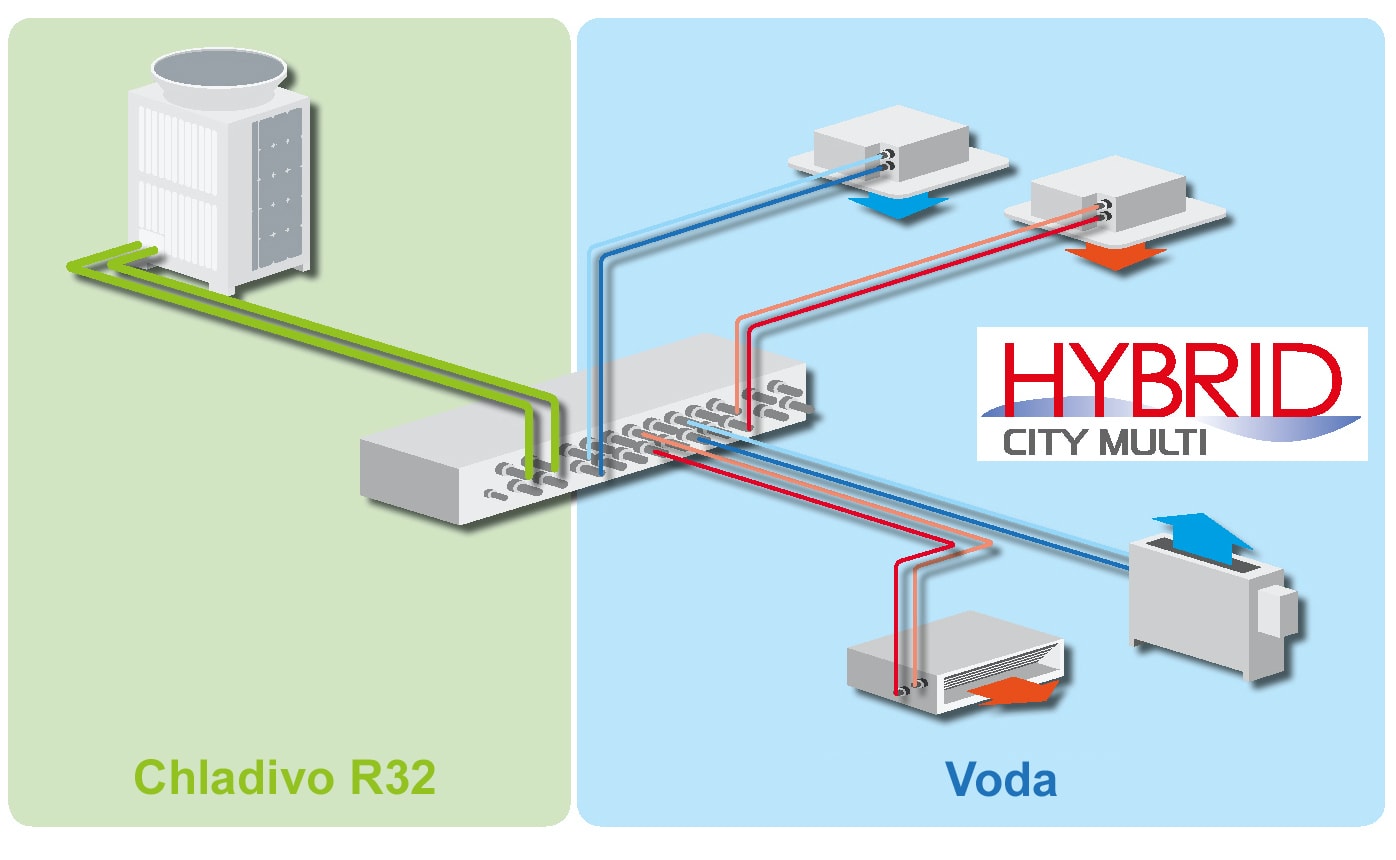

Hybridný systém HVRF s chladivom R32
Hybridná technológia VRF ponúka riešenie, v ktorom sa teplo a chlad distribuuje prostredníctvom vody. Chladivo R32 sa nachádza iba po rozdeľovač. V hybridnom rozdeľovači chladiva sa energia predáva do vody a prostredníctvom vodného systému sa potom distribuuje do vnútorných jednotiek. Týmto spôsobom môžete realizovať projekty, u ktorých je potrebné kvôli prísnej legislatíve udržovať čo najmenšie množstvo chladiva.
HVRF // Hybridné VRF s chladivom R32
- Viac informácií o jednotkách
Hybridná technológia VRF bola vyvinutá špeciálne pre uspokojenie požiadaviek modernej architektúry s vysokými nárokmi na efektivitu a komfort. Ponúka riešenie, ktoré je nielen do budúcnosti udržateľné so zreteľom k rôznym sprísňujúcim sa predpisom a normám, ale naviac otvára nové možnosti pre ľahké a modulárne plánovanie vodných systémov. Vďaka týmto výhodám je možné realizovať systém pre vykurovanie, chladenie a zásobovanie teplou vodou kompletne na báze obnoviteľných zdrojov energie v rámci jedného systému – inovatívne a flexibilne.

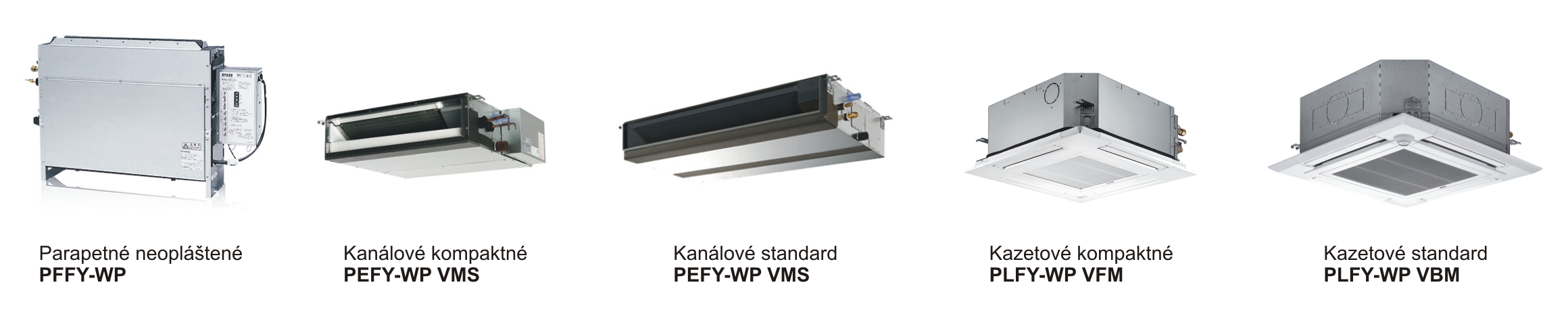

Pripojiteľné vnútorné jednotky:

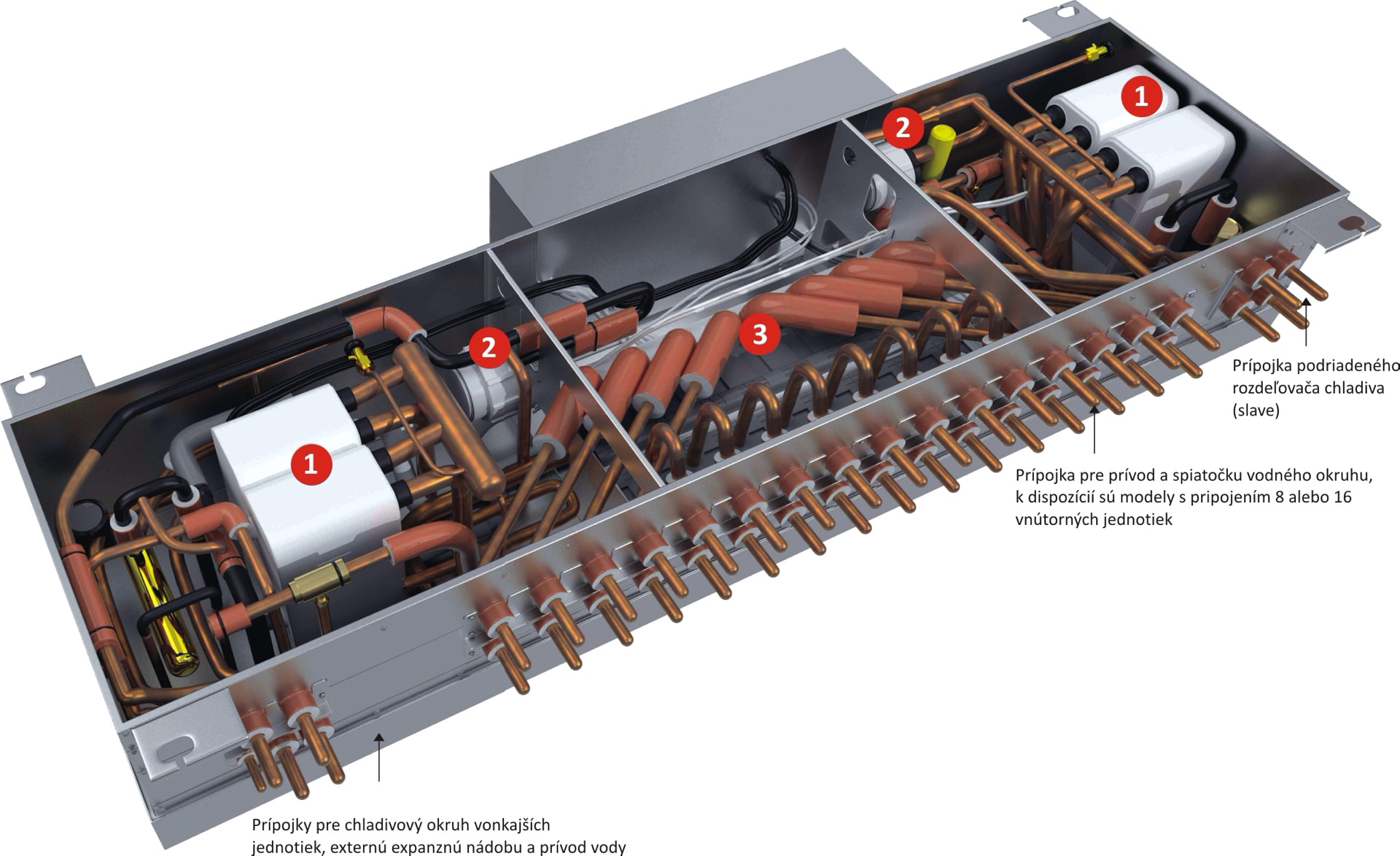

Srdce systému - hybridný rozdeľovač chladiva
Hybridný rozdeľovač chladiva umožnuje prepojenie vonkajšej jednotky s vnútornými a taktiež výmenu energie medzi chladivovým okruhom vo vonkajšej jednotke a vodným okruhom. Obsahuje doskové výmenníky, čerpadlá, systém ventilov a prepojenia.
1// Doskový výmenník: v doskovom výmenníku tepla prebieha predávanie energie medzi chladivom a vodným systémom. V každom hybridnom rozdeľovači chladiva sa nachádzajú dve sady doskových výmenníkov tepla, ktoré v režime vykurovania dodávajú do systému teplú vodu a v režime chladenia naopak studenú vodu. V zmiešanom režime preberá jeden výmenník funkciu ohrievania a druhý výmenník ochladzovaciu funkciu.
2// Čerpadlá: Dve inverterom riadené čerpadlá privádzajú ochladenú alebo ohriatu vodu do pripojených fancoilových vnútorných jednotiek. Privádzané množstvo vody sa prostredníctvom premenlivých otáčok čerpadla neustále prispôsobuje aktuálnej potrebe.
3// Ventilový blok: V hybridnom rozdeľovači chladiva sa nachádza blok ventilov. Ten sa stará o to, aby každá vnútorná jednotka bola na základe individuálnej potreby zásobovaná zodpovedajúcim množstvom teplej alebo studenej vody.

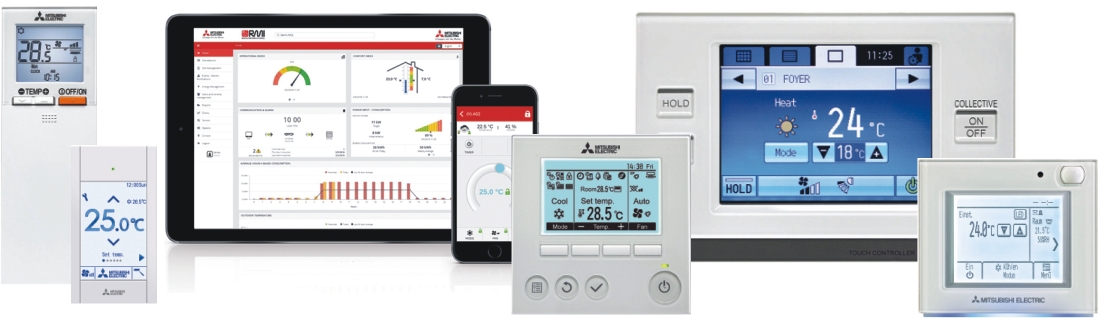

Inteligentná regulácia
Hybridné systémy VRF ide regulovať pomocou všetkých riadiacich systémov Mitsubishi Electric. Môžete ich ovládať intuitívne pomocou tlačidlových ovládačov, dotykovej obrazovky, z plochy systému Windows a to buď lokálne, alebo cez rozhranie centrálneho ovládača. Je možné ich napojiť aj na centrálne systémy riadenia budov, inteligentné riadenie alebo implementovať ich do efektívnej správy energie.

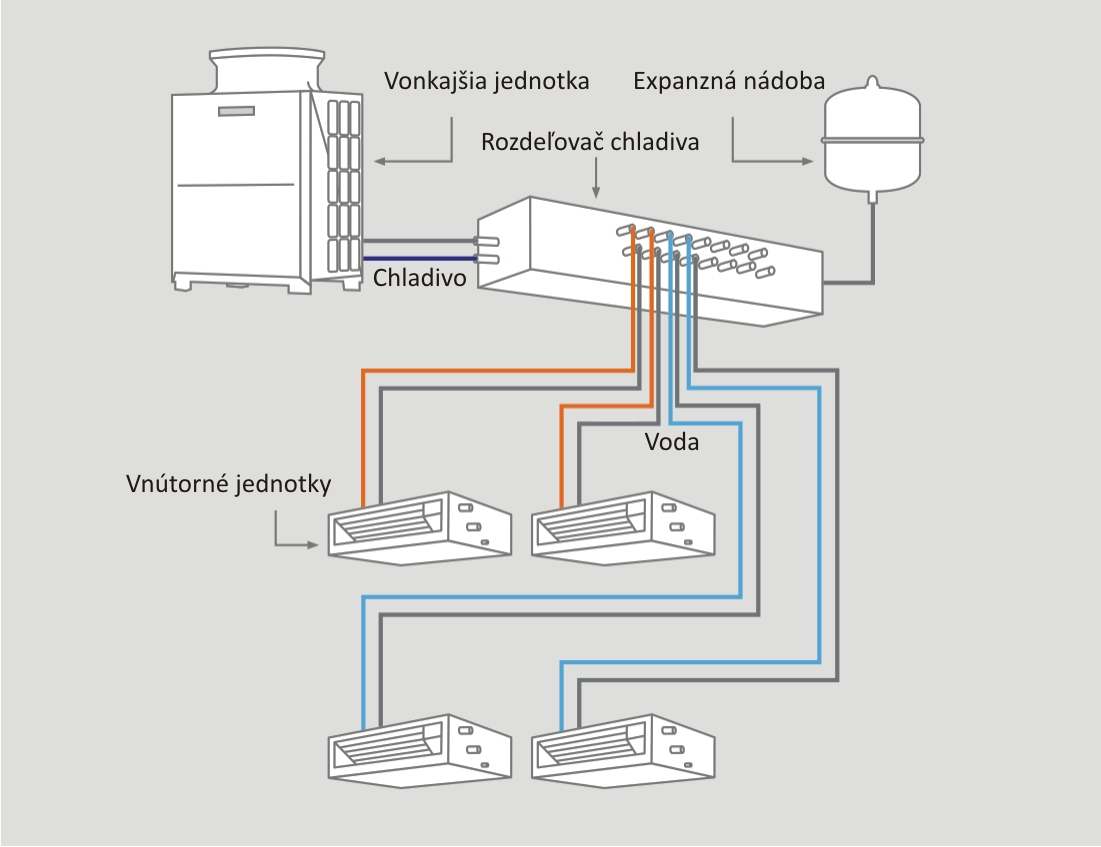

Menej spojov vďaka 2-trubkovému vedeniu
Návrhy a inštalácie 2-trubkových systémov sú oveľa flexibilnejšie, a tým aj jednoduchšie ako u chladiacich jednotiek s prídavným zdrojom tepla a štyrmi potrubiami. Hybridný systém City Multi napríklad nevyžaduje žiadne dodatočné čerpadlá, zásobníky a ventily. Systém 2-trubkových rozvodov vyžaduje oveľa menej spojov, čo výrazne znižuje pravdepodobnosť netesností. Vďaka tomu je systém oveľa spoľahlivejší a vyžaduje menej údržby.

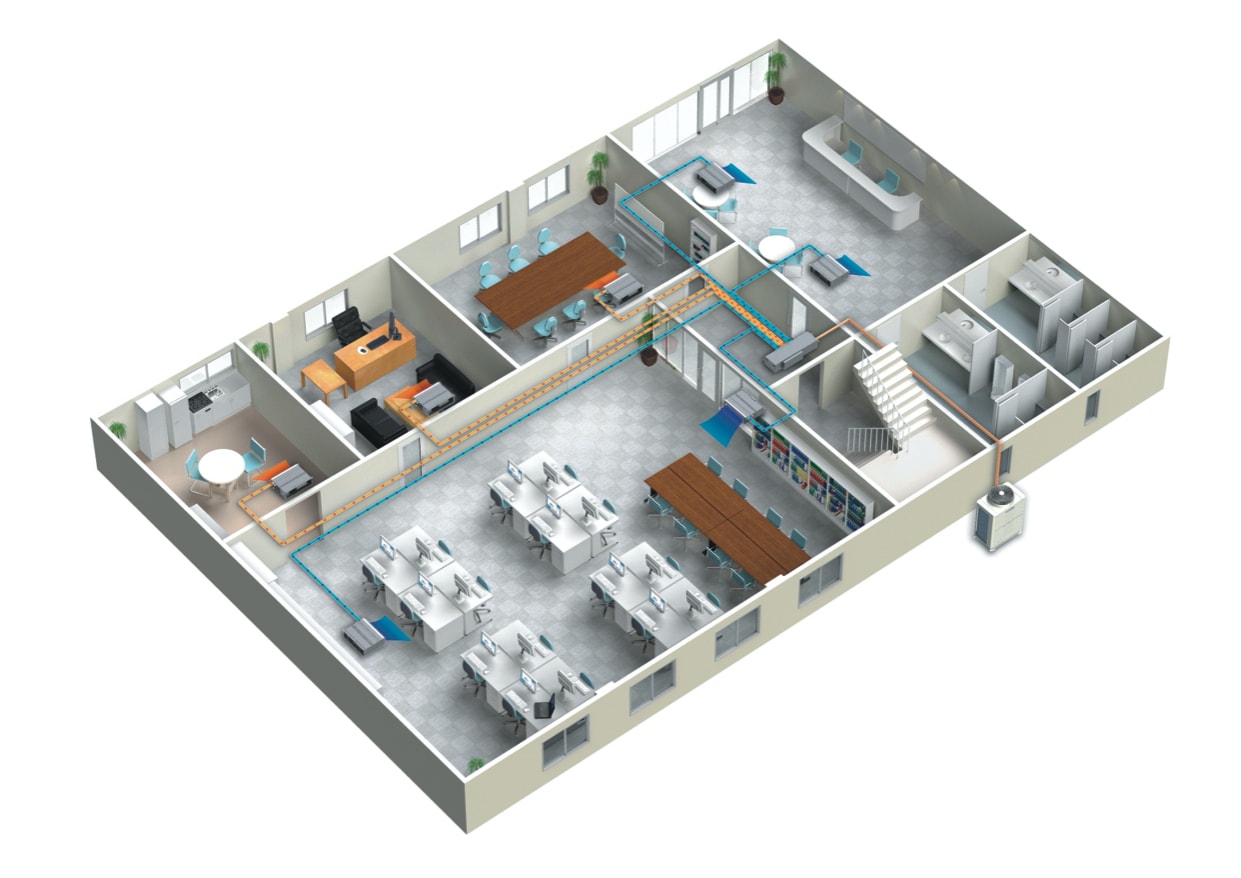

HVRF pre maximálny komfort
Hybridný VRF systém umožňuje nastaviť individuálny prevádzkový režim (chladenie a kúrenie) v každej izbe zvlášť, kedykoľvek počas dňa. Niekde potrebujete vykurovať a niekde je jemné ofukovanie
chladným vzduchom vnímané
ako veľmi príjemné.
- Na stiahnutie

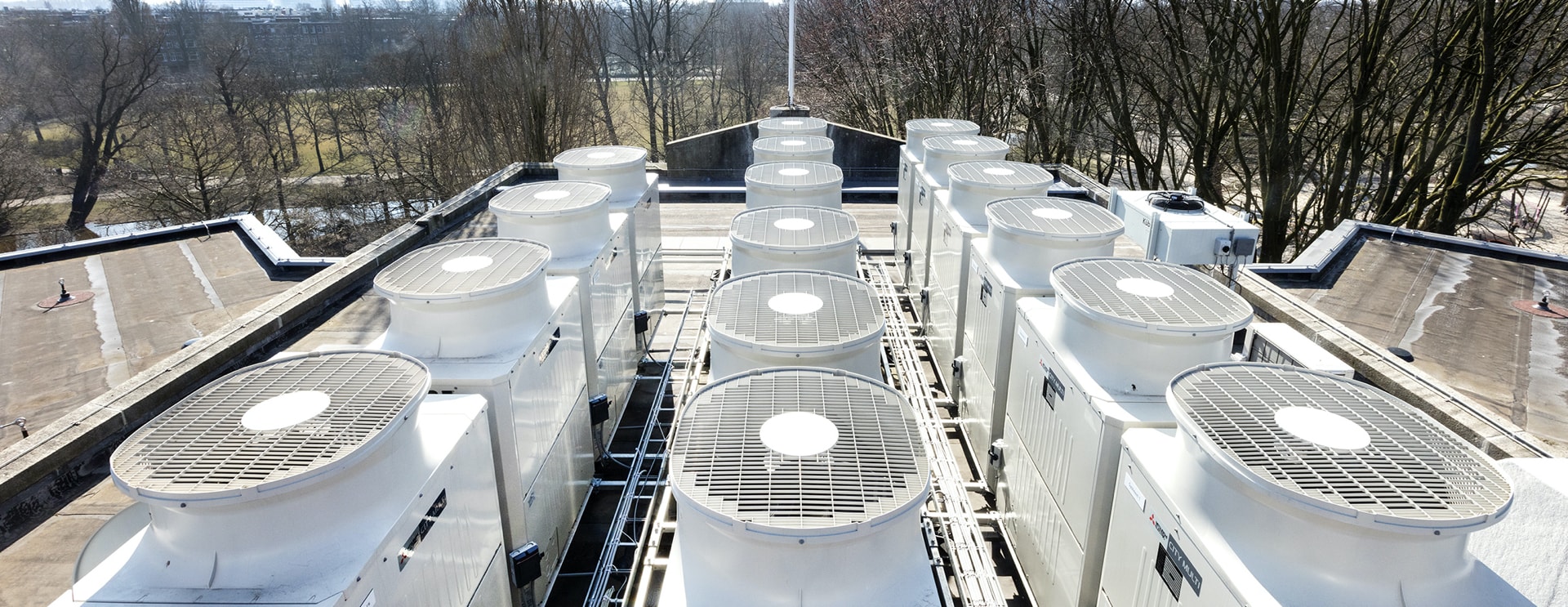

Y-séria // Nová generácia vonkajších jednotiek PUHY- P
- Viac informácií o jednotkách

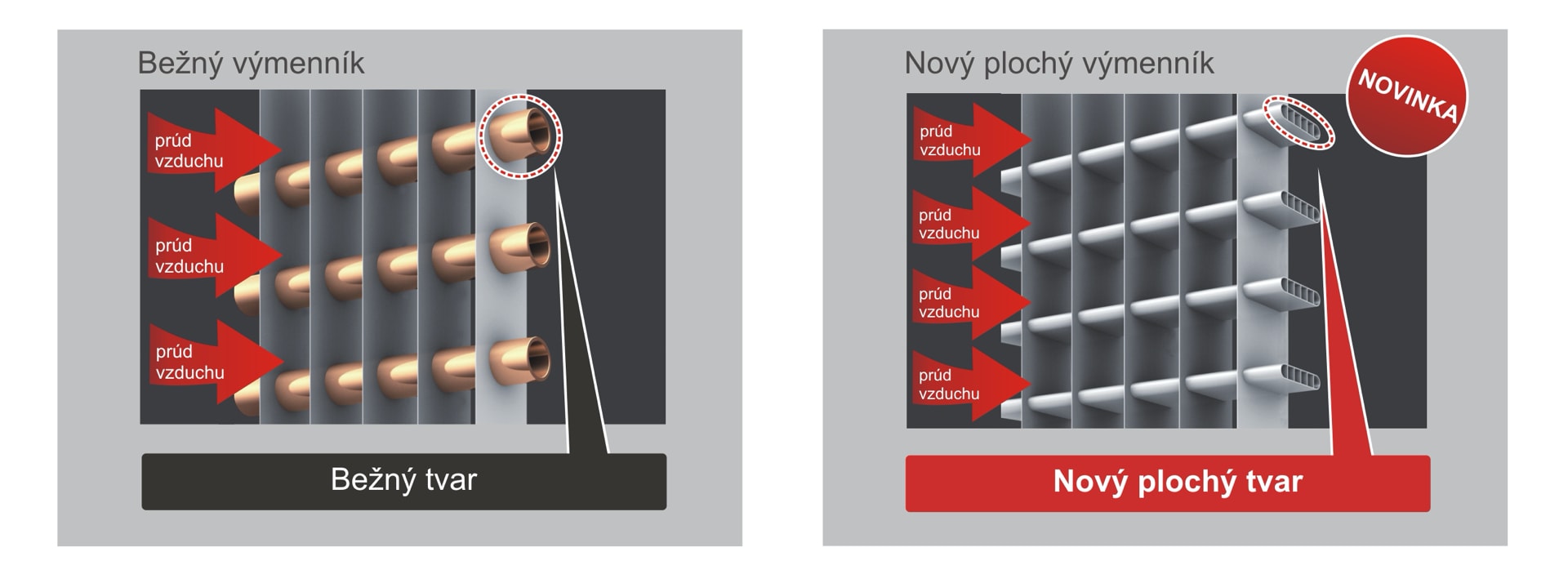

Špeciálny typ výmenníka pre lepšiu účinnosť

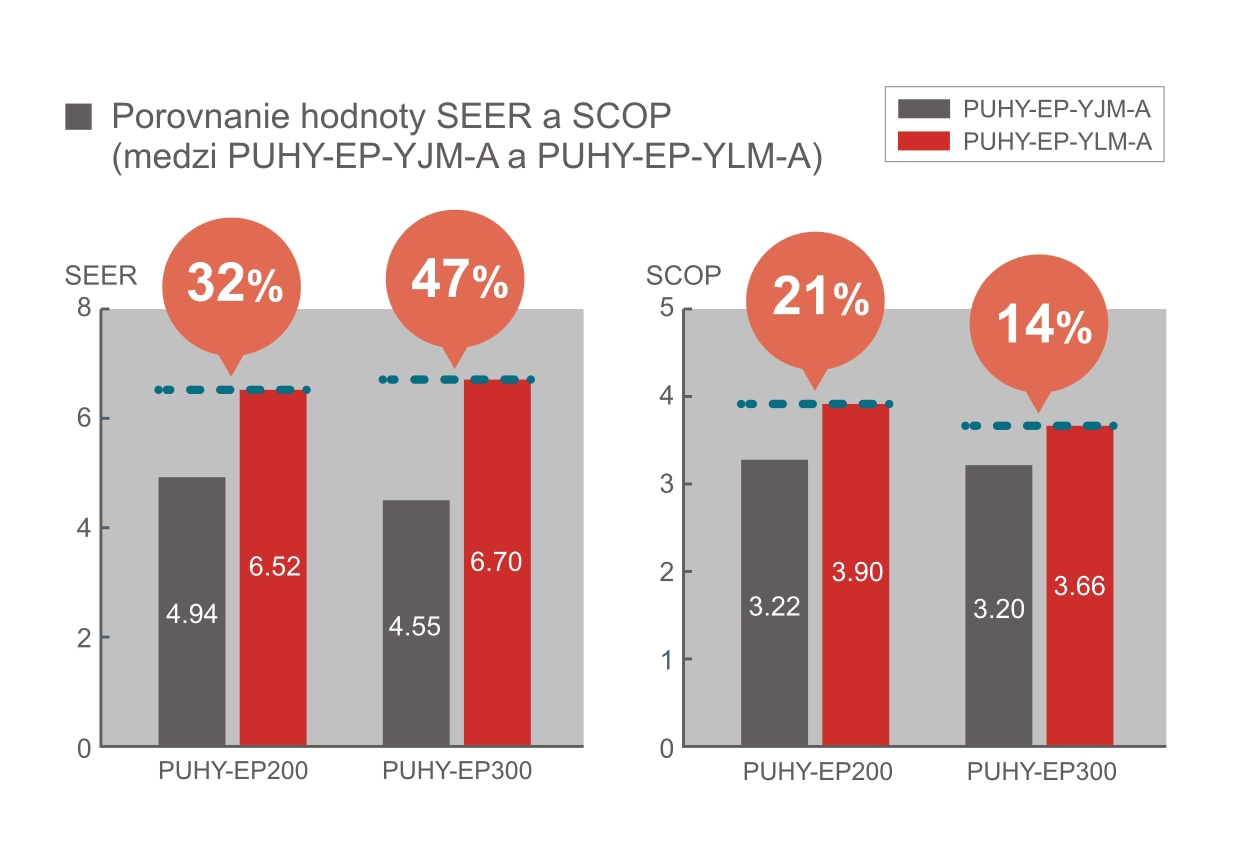

Mitsubishi Electric Vám ponúka ako prvý výrobca na trhu revolučný tvar výmenníka s plochými trubkami. Vďaka tomu sa znížil odpor vetra. Zvýšil sa počet trubiek oproti bežným výmenníkom, čím sa zvýšila aj dotyková plocha s chladivom. Nový typ výmenníka zvyšuje výkon a celkovú energetickú efektivitu jednotiek SEER/SCOP.

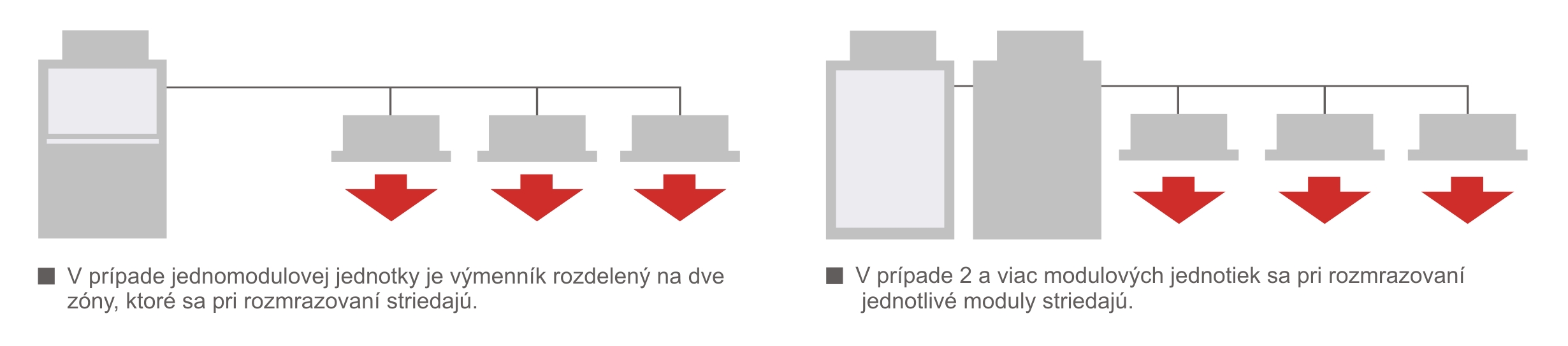

Technológia nepretržitého vykurovania počas rozmrazovania
Rozmrazovanie jednotky je cyklus, ktorý chráni výmenník vonkajšej jednotky pred namrznutím. S touto funkciou sme zvýšili užívateľský komfort počas rozmrazovania jednotky. Je možné nastaviť viac spôsobov rozmrazovania v závislosti od požiadaviek zákazníka.

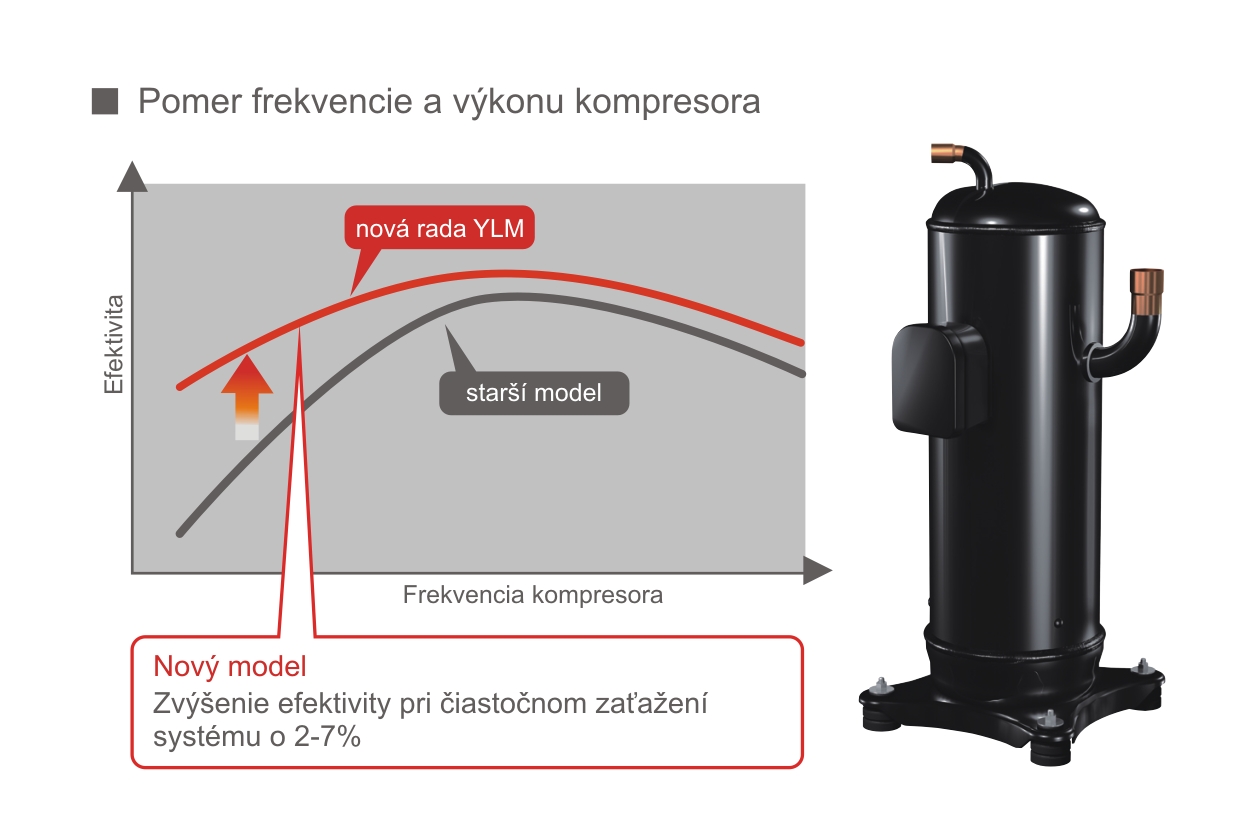

Vysokoefektívny kompresor
Nový typ kompresora s novým motorom, vylepšeným materiálom a optimalizovaným výkonom umožňuje zvýšenie efektivity o ďalších 2-7% pri čiastočnom zaťažení systému, čo pozitívne ovplyvňuje sezónnu účinnosť.
Nízka spotreba energie
Nová séria YLM umožňuje vďaka technológii plochého výmenníka, optimálnej distribúcie chladiva a vysokoefektívnemu kompresoru dosahovať maximálnu energetickú efektivitu zariadenia.
Funkcia Dual Setpoint
Vďaka funkcii Dual Setpoint je možné v automatickom režime nastaviť 2 požadované hodnoty pre chladenie a vykurovanie. Pokiaľ je teplota v miestnosti v rozmedzí týchto dvoch hodnôt, pracuje jednotka v režime cirkulácie vzduchu. Táto funkcia nielen zvyšuje pohodlie, ale navyše šetrí elektrickú energiu.

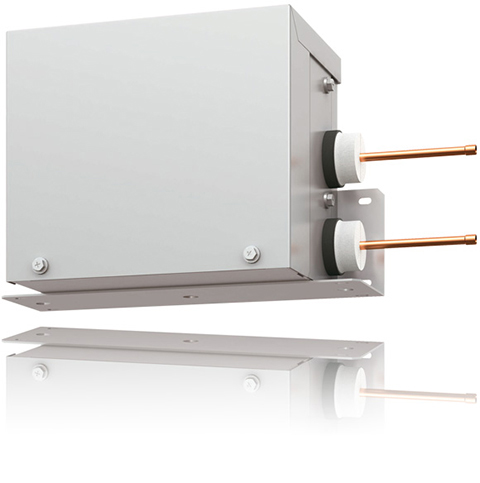

Lev Kit na pripojenie jednotiek z M-série
Nový LEV-kit od Mitsubishi Electric teraz umožňuje pripojenie menších, kompaktných vnútorných jednotiek z M-série k systému VRF City Multi.
- Na stiahnutie
Tepelné čerpadlo s chladivom CO2
-
- Viac informácii o jednotkách

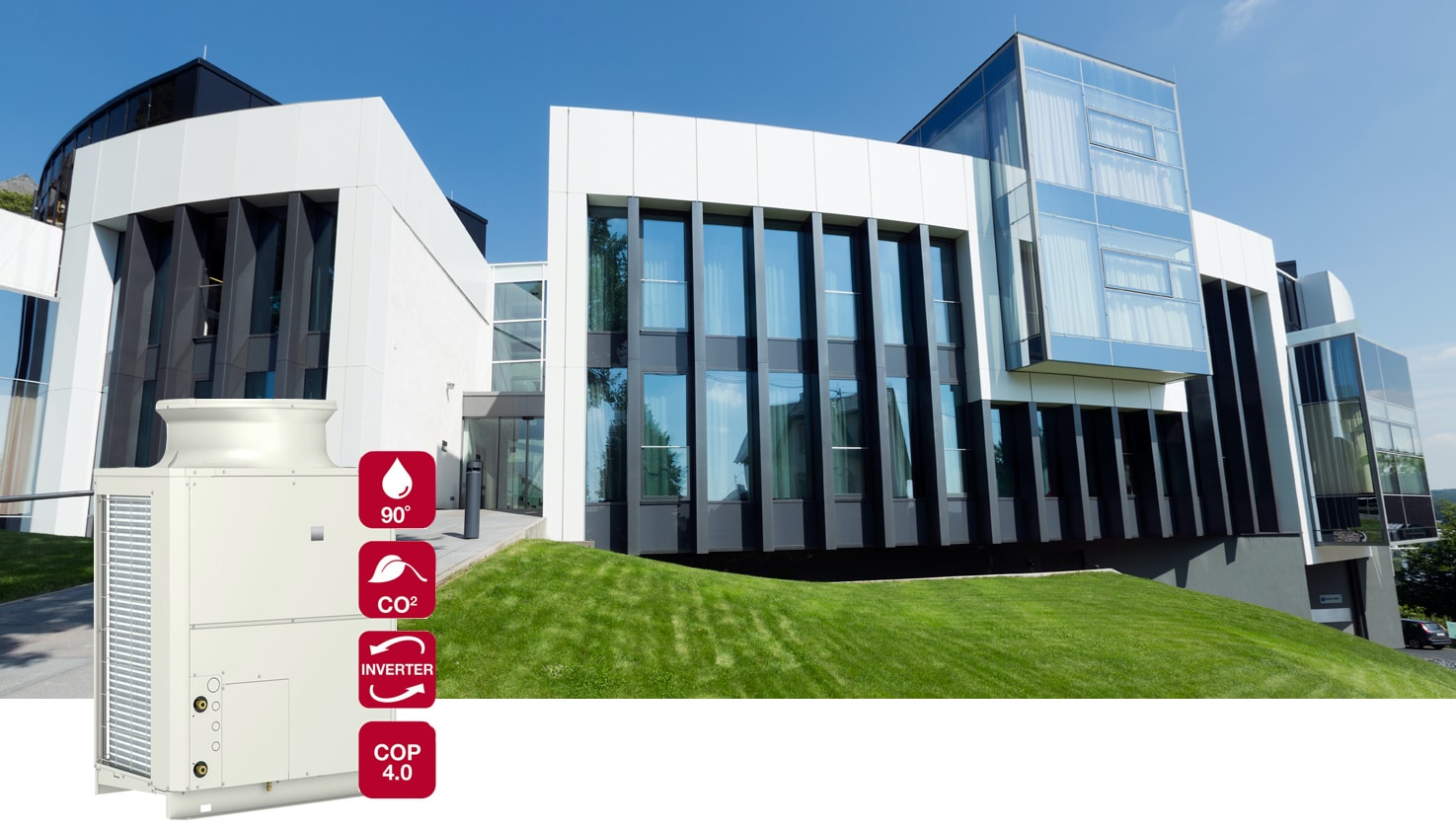

Tepelné čerpadlá QAHV boli špeciálne vyvinuté na ohrev veľkého množstva pitnej vody a ideálne sa tak hodia pre bytové podniky a komerčné priemyselné využitie s vysokou spotrebou. Vďaka jedinečnej technológii Mitsubishi Electric zaisťujú zariadenia QAHV aj pri nízkych vonkajších teplotách vysoký výkon a spolahlivú prevádzku.

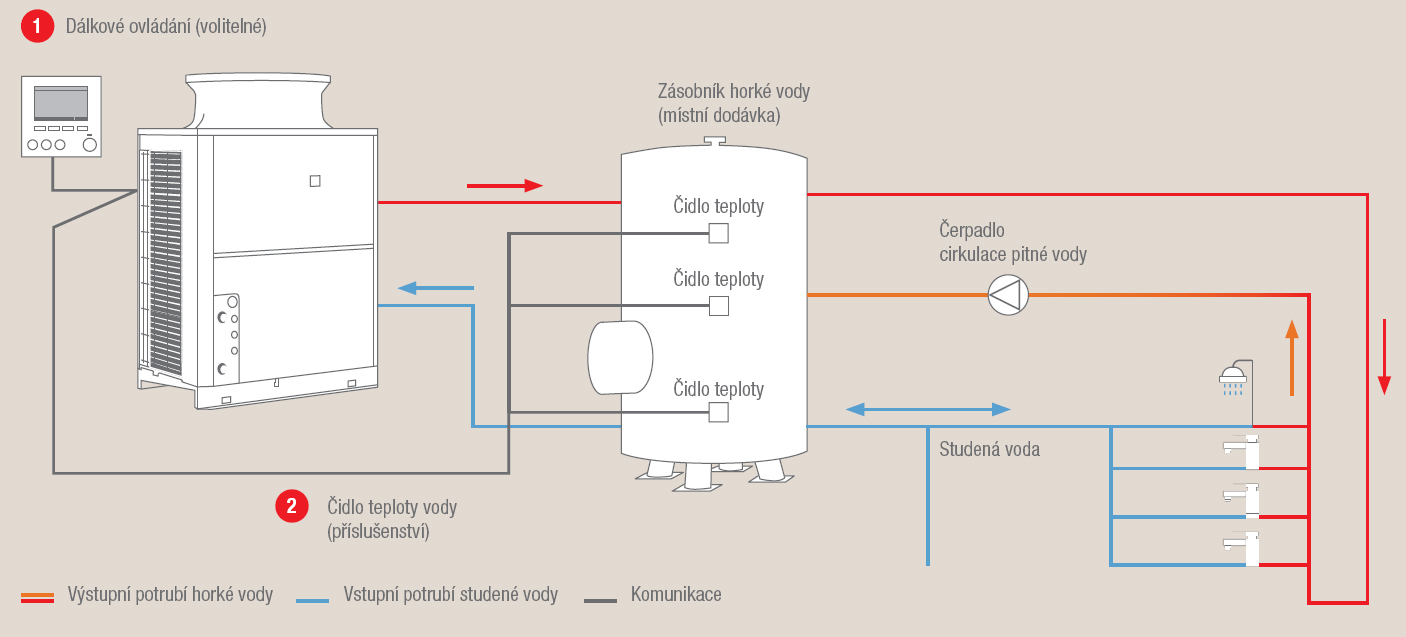

Funkčná schéma systému
Ekologické prírodné chladivo CO2
Jednotky QAHV pracujú s ekologickým chladivom CO2 (R744), ktoré je šetrné k životnému prostrediu. Nespôsobuje žiadne poškodenie ozónovej vrstvy a má extrémne nízky potenciál globálneho oteplovania GWP=1. Majú uzavretý chladivový okruh a z jednotky ide priamo vodné potrubie. Bez potreby inštalácie chladivového potrubia sa tak celá inštalácia zjednodušuje.

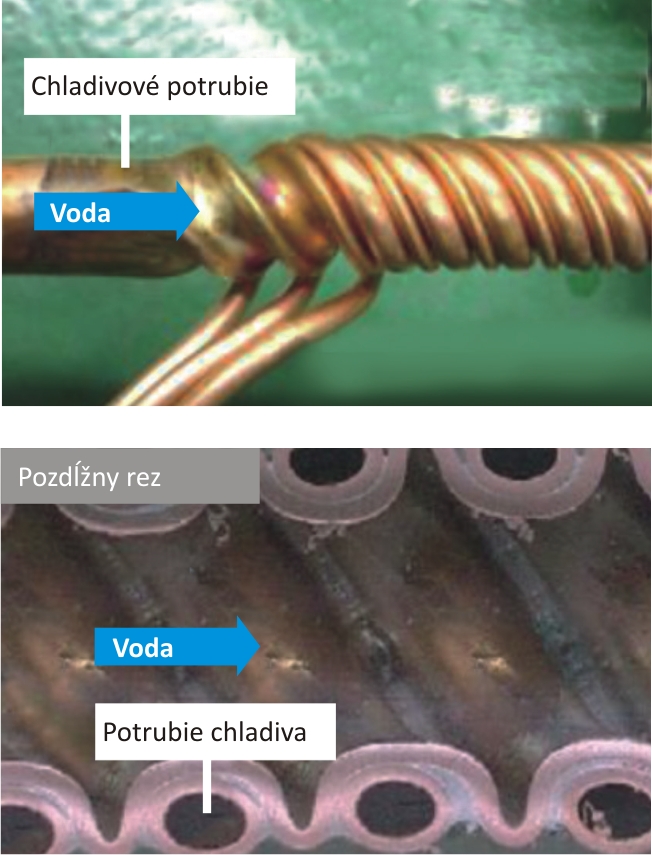

Vysoká sezónna účinnosť

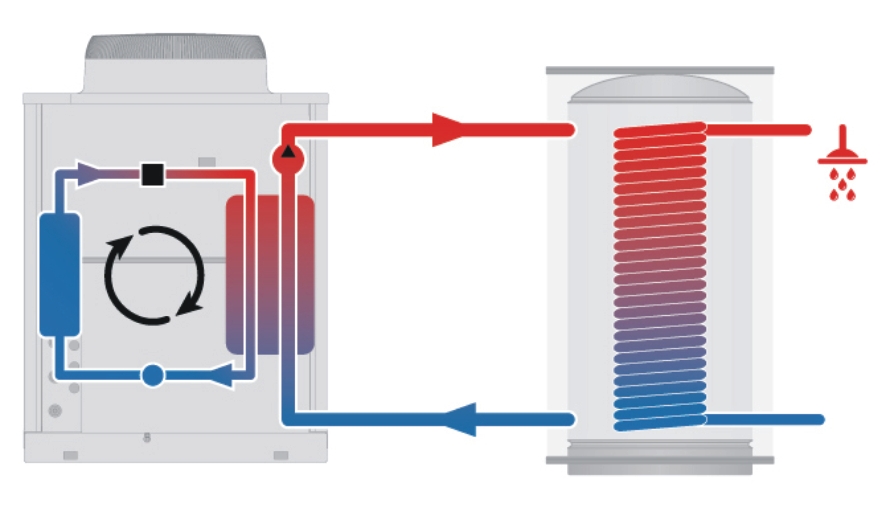

Maximálny prenos tepla bol dosiahnutý skrutkovito vinutým špirálovým výmenníkom (patent Mitsubishi Electric). Jeho vnútrom prúdi voda a v záhyboch jeho vnútorného povrchu prúdi v trojitom potrubí chladivo. Týmto bol dosiahnutý maximálny prenos tepla. Kontinuálne skrutkovité drážky v potrubí zvyšujú efekt turbulencie vody a prispievajú tak k zvýšeniu energetickej efektivity. Vďaka najnovšiemu kompresoru s inverterom dokážu tepelné čerpadlá QAHV pracovať s podstatne vyššou sezónnou účinnosťou.
.jpg)
